PEA 200
Automatyczny Przymiar Pozycjonujący PEA 200
Automatyczny Przymiar Pozycjonujący jest przeznaczony do ustalania długości ciętych elementów.
Jest to możliwe przy pomocy urządzeń przecinających takich jak piły do listew, jednogłowicowe piły do profili z PCV, gilotyny do okuć itp.
Charakterystyka:
- Napęd przymiaru jest realizowany przy pomocy serwomotoru zapewniającego dużą dokładność i powtarzalność pozycjonowania przy zachowaniu bardzo dobrej dynamiki
- Przemysłowy kolorowy ekran dotykowy 5,7 cala firmy OMRON

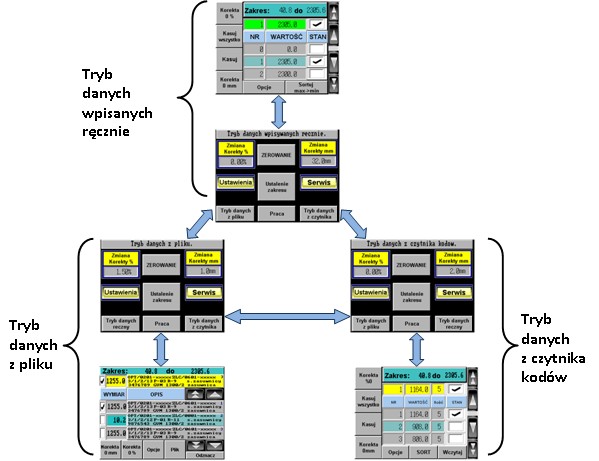

- Trzy metody wprowadzania danych:
– Ręczny przy pomocy ekranu dotykowego – lista cięć z 20 pozycjami;
– Przy pomocy czytnika kodów kreskowych – lista cięć z 20 pozycjami z tym, że jednym odczytem są wprowadzane jednocześnie 2 wymiary np. długości pionowej i poziomej listwy przyszybowej dla danego skrzydła – sytuacja gdy okno jest ustawione na stanowisku do szklenia i możemy błyskawicznie sczytać wymiary listew dla wszystkich jego skrzydeł – zalecany jest czytnik bezprzewodowy;
– W opcji dodatkowej (płatnej) przy pomocy pliku CSV dostarczonych przy pomocy przenośnej pamięci USB – pendrive - Każda z list cięć (tzn. ręczna, z czytnik i z pliku) są niezależne i mogą funkcjonować jednocześnie, dzięki czemu możemy swobodnie przełączać się między poszczególnymi trybami bez utraty danych
- Istnieją opcje sortowania danych w celu zracjonalizowania procesu cięcia
- Możliwość wprowadzenia procentowej i milimetrowej korekty wymiaru
- Możliwość zamówienia przymiaru z różnymi końcówkami pozycjonującymi: prostą lub bolcem do ustalenia długości przy cięciu okuć

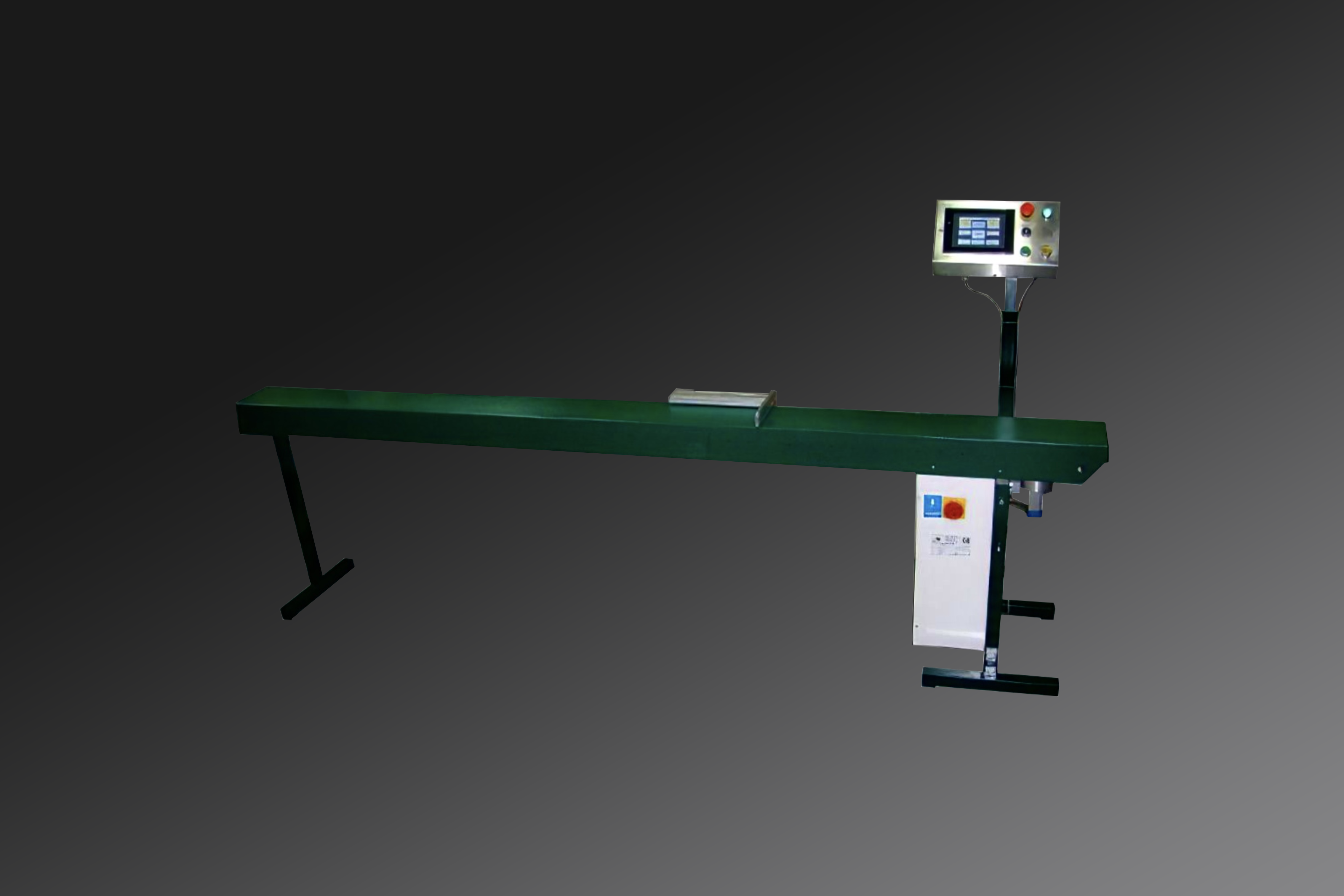

- Przymiar jest wykonywany w wersji prawej lub lewej – należy określić podczas zamawianiw (zdjęcie przedstawia wersję lewostronną przymiaru)
- Możliwość zamówienia przymiaru z rolkami z tworzywa sztucznego (8 rolek w odstępach co 300 mm)
Dodatkowe opcje zapewniające komfort pracy operatora:
- Przemyślane i intuicyjne menu
- Dodatkowy zewnętrzny przycisk umożliwiający przejście do kolejnej pozycji cięcia bez konieczności dotykania ekranu
- Przycisk umożliwiający odsunięcie suwaka ograniczającego w celu łatwego wyjęcia uciętego profilu (listew). Ponowne naciśnięcie powoduje powrót suwaka na poprzednią pozycję
- Możliwość ustawienia trybu pracy automatycznego przechodzenia do następnej pozycji cięcia – po najechaniu na wymiar następuje automatyczne przejście do następnej pozycji i oczekiwanie na naciśnięcie przycisku START w celu wymuszenia ruchu suwaka ograniczającego
Specyfikacja techniczna:
- Zasilanie elektryczne 230 V
- Skok suwaka przymiaru 2270 mm, co np. przy współpracy z piłą do listew PLP 204 daje nam zakres wymiarowy od 235 mm do 2505 mm
- Zakres pracy jest uzależniony od urządzenia tnącego, z którym współpracuje przymiar
- Dokładność ±0,5mm
- Powtarzalność 0,1 mm
- Dokładność wprowadzania danych 0,1 mm
- Prędkość przesuwu suwaka 0,3 m/s (ze względu na bezpieczeństwo)
- Zakres ustawienia wysokości podajnika 755 – 975 mm
- Wysokość 1480 mm
- Szerokość 580 mm
- Długość 2830 mm
- Masa 68 kg
